PV‑Tracker Zubehör‑Sets mit 230‑380-V‑Netzanschluss
Komplettes Zubehör‑Set für den sicheren Netzanschluss von PV‑Trackern und
Micro‑Wechselrichtern. Die Sets enthalten alle notwendigen Komponenten für
den sofortigen Anschluss an 230 oder 380 V – ideal für mobile PV‑Tracker,
Balkon‑PV‑Erweiterungen und kompakte Insellösungen.
Set‑Zusammensetzung
Nr. 1 – Tracker für 2-4 Module 230V

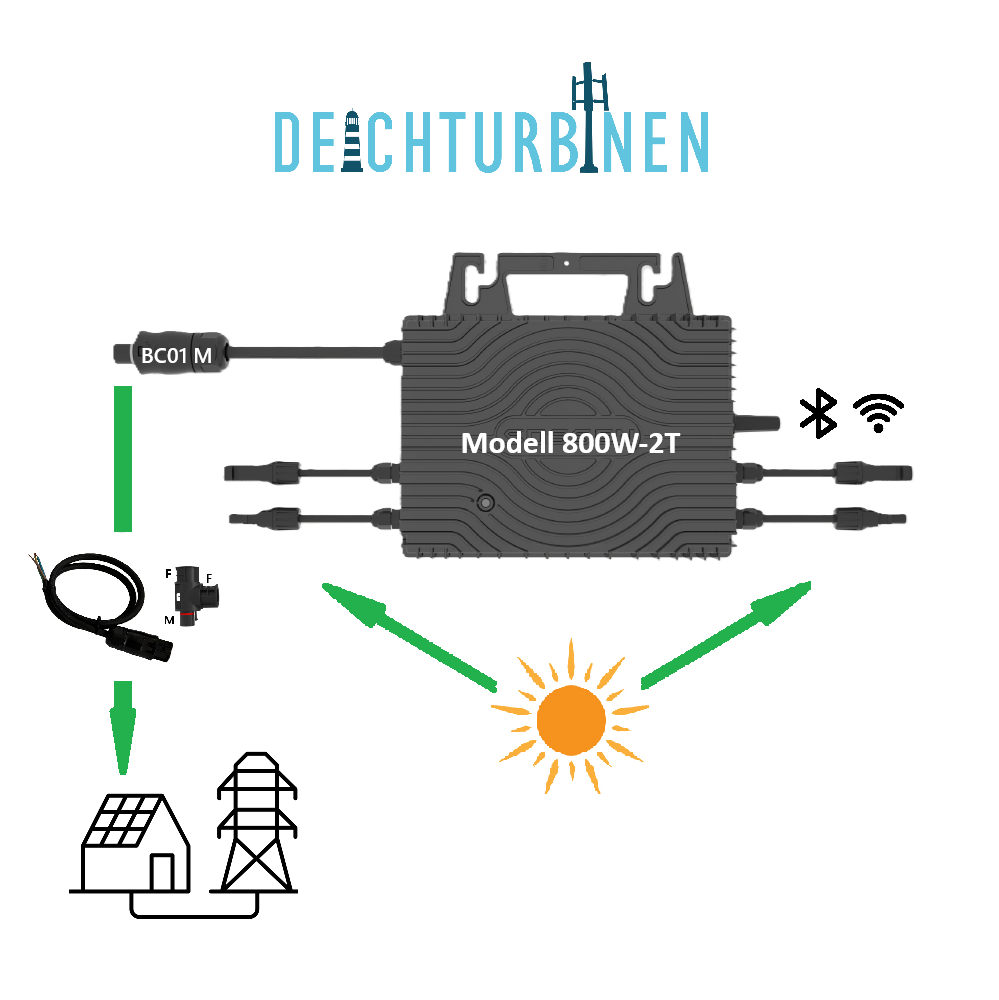

- 1 × Wechselrichter 2400W‑4T (NPE), incl. Verlängerungskabel
- MC4‑Kabelpaare: 2 × 1 m und 2 × 2 m
Nr. 1a – Tracker für 2-4 Module 380V

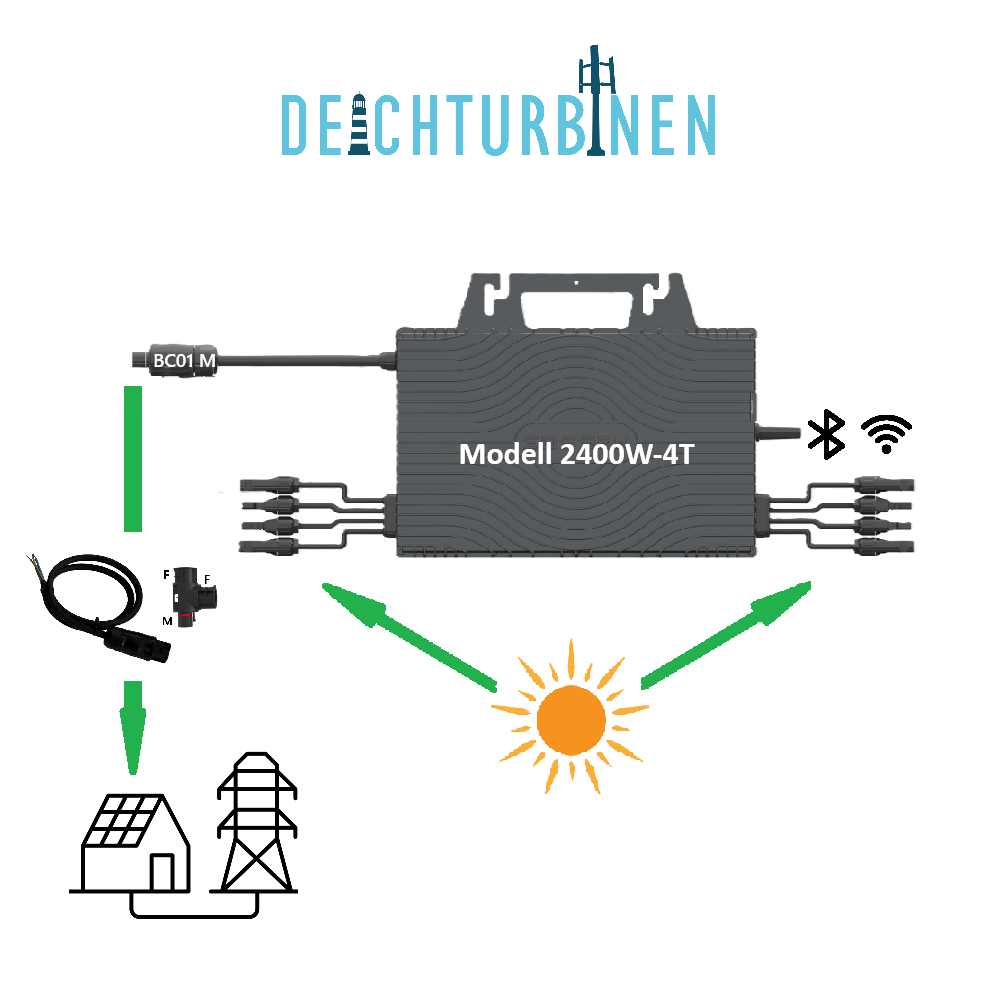

- 1 × Wechselrichter 2000W‑4T (3PNE), incl. Verlängerungskabel
- MC4‑Kabelpaare: 2 × 1 m und 2 × 2 m
Nr. 2 – Tracker für 6 Module 230V
- 1 × Wechselrichter 2400W‑4T (NPE), incl. Verlängerungskabel
- 1 × Wechselrichter 800W‑2T (NPE), incl. Verlängerungskabel
- MC4‑Kabelpaare: 2 × 1 m + 4 × 2 m

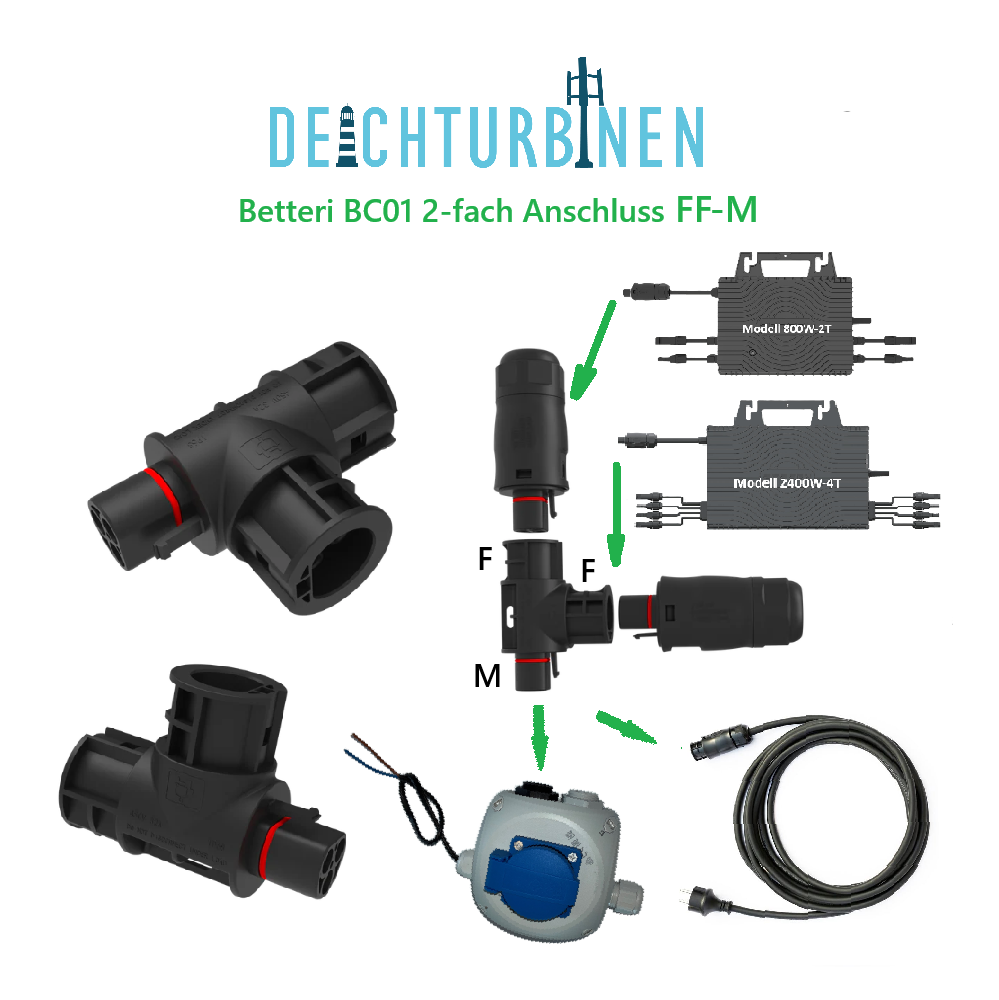

- BC01‑T‑Stück zum Verbinden der beiden Wechselrichter
Nr. 2a – Tracker für 6 Module 380V
- 1 × Wechselrichter 2000W‑4T (3PNE), incl. Verlängerungskabel
- 1 × Wechselrichter 800W‑2T (NPE), incl. Verlängerungskabel
- MC4‑Kabelpaare: 2 × 1 m + 4 × 2 m
Nr. 3 – Tracker für 8 Module 230V
- 2 × Wechselrichter 2400W‑4T (NPE), incl. Verlängerungskabel
- MC4‑Kabelpaare: 2 × 1 m + 4 × 2 m + 2 × 3 m
- BC01‑T‑Stück zum Verbinden der beiden Wechselrichter
Nr. 3a – Tracker für 8 Module 380V
- 2 × Wechselrichter 2000W‑4T (3PNE), incl. Verlängerungskabel
- MC4‑Kabelpaare: 2 × 1 m + 4 × 2 m + 2 × 3 m
Nr. 4 – Tracker für 12 Module 230V
- 3 × Wechselrichter 2400W‑4T (NPE), incl. Verlängerungskabel
- MC4‑Kabelpaare: 2 × 1 m + 4 × 2 m + 2 × 3 m + 4 x 5m
- 2 X BC01‑T‑Stück zum Verbinden der beiden Wechselrichter
Nr. 4a – Tracker für 12 Module 380V
- 3 × Wechselrichter 2400W‑4T (3PNE), incl. Verlängerungskabel
- MC4‑Kabelpaare: 2 × 1 m + 4 × 2 m + 2 × 3 m + 4 x 5m
Nr. 5 – Tracker für 16 Module 230V
- 4 × Wechselrichter 2400W‑4T (NPE), incl. Verlängerungskabel
- MC4‑Kabelpaare: 2 × 1 m + 4 × 2 m + 4 × 3 m + 6 x 5m
- 3 X BC01‑T‑Stück zum Verbinden der beiden Wechselrichter
Nr. 5a – Tracker für 16 Module 380V
- 4 × Wechselrichter 2400W‑4T (3PNE), incl. Verlängerungskabel
- MC4‑Kabelpaare: 2 × 1 m + 4 × 2 m + 4 × 3 m + 6 x 5m

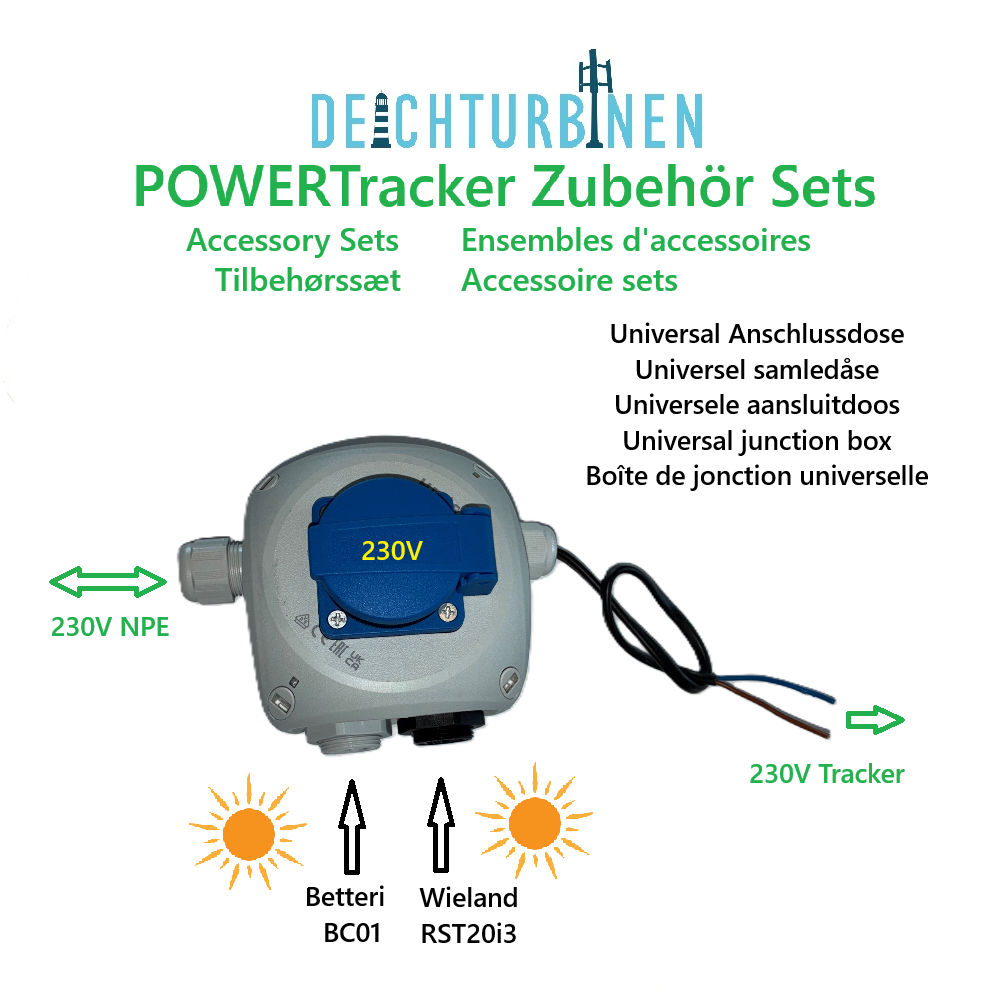

Nr. 6 Universal- Anschlussdose 230V
- Klemmdose 11 x 11x 8 cm
- nach EN 50549-1:2019, VDE-AR-N 4105:2018, VFR2019 usw.
- integrierte Anschlussdose Betteri BC01
- integrierte Anschlussdose Wieland RST 20i3
- integrierte 230V Dose für Schukostecker
- Kabelverschraubung M20 (für 230V Netzanschluss)
- Kabel (30cm) mit Kabelverschraubung zur Versorgung einer Trackersteuerung
- interne Verdrahtung der Anschlüsse
Typische Anwendungen
- Netzanschluss von PV‑Trackern
- Erweiterung von Balkon‑PV‑Systemen
- Versorgung kleiner Verbraucher über 230 V
- Test‑ und Messaufbauten
Lieferumfang
- 1× Zubehör‑Set (gewählte Variante)
- Alle Wechselrichter mit 4-Sprachiger App als Download über QR-Codee
- Nutzerhandbücher als Download über QR-Code
Sicherheitshinweise
- Arbeiten an 230‑V‑Anschlüssen dürfen nur von fachkundigen Personen durchgeführt werden.
- Alle Verbindungen müssen mechanisch stabil und elektrisch sicher ausgeführt sein.
- Nur in geeigneten Bereichen einsetzen, sofern nicht anders gekennzeichnet.
- Vor Inbetriebnahme alle Leitungen und Komponenten prüfen.
Hinweis
Alle technischen Angaben sind typische Richtwerte und können je nach
Ausführung abweichen. Maßgeblich sind die Angaben auf dem Produktlabel und
in der mitgelieferten Dokumentation.
Technische Daten der Microwechselrichter |
||
| Modell / Eingänge = T = Terminals = Anzahl Standard PV-Module | DTSo800-2T | DTSo2400-4T |
| Angaben Eingangsstrom (DC) | ||
| Üblicherweise verwendete Modulleistung (W) je Terminal | 300 bis 600+ | 300 bis 700+ |
| Maximale Eingangsspannung (V) | 60 | 60 |
| MPPT-Spannungsbereich (V) | 20-55 | 20-55 |
| Einschaltspannung (V) | 22 | |
| Maximaler Eingangsstrom (A) | 2 x 14 | 4 × 20 |
| Maximaler Eingangskurzschlussstrom (A) | 2 x 25 | 4 × 25 |
| Angaben Ausgangsstrom (AC) | ||
| Nennausgangsleistung (VA) | 800 | 2400 |
| Nennausgangsstrom (A) | 3,48 | 10,43 |
| Nennausgangsspannung (V)1 | 230V NPE | 230V NPE |
| Nennfrequenz/-bereich (Hz)1 | 50 (45 – 55) | |
| Leistungsfaktor (einstellbar) | > 0,99 standardmäßig | |
| 0,8 voreilend … 0,8 nacheilend | ||
| Klirrfaktor | < 3 % | |
| Wirkungsgrad | 97,30% | |
| CEC-Spitzenwirkungsgrad | 96,70% | 99,60% |
| MPPT-Nennwirkungsgrad | 99,80% | |
| Leistungsaufnahme bei Nacht (mW) | < 50 | |
| mechanische Daten | ||
| Umgebungstemperaturbereich (°C) | -40 bis +65 | -40 bis +65 |
| Abmessungen (B × H × T mm) | 256 × 188 × 37,5 | 352 x 255 x 38,5 |
| Gewicht (kg) | 3,3 | 5,5 |
| Schutzart | Außenbereich IP67 (NEMA 6) | |
| Kühlung | Natürliche Konvektion – Keine Lüfter | |
| Merkmale | ||
| Kommunikation | WLAN, Bluetooth | |
| Art der Isolierung | Galvanisch isolierter HF-Transformator | |
| Garantie | 12 Jahre | 12 Jahre |
| Konformität | EN 50549-1: 2019, VDE-AR-N 4105: 2018, VFR2019, RD1699;2011, ABNT NBR 16149, ABNT NBR 16150, AS/NZS 4777.2:2015 | |
| IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000-3-2/-3, IEC62116, IEC 61683; CEI 0-21 | ||
Hinweis zu technischen Daten: Durch kontinuierliche Produktverbesserungen können technische Angaben variieren. Wir gewährleisten stets die Einhaltung der aktuell gültigen Spezifikation.
