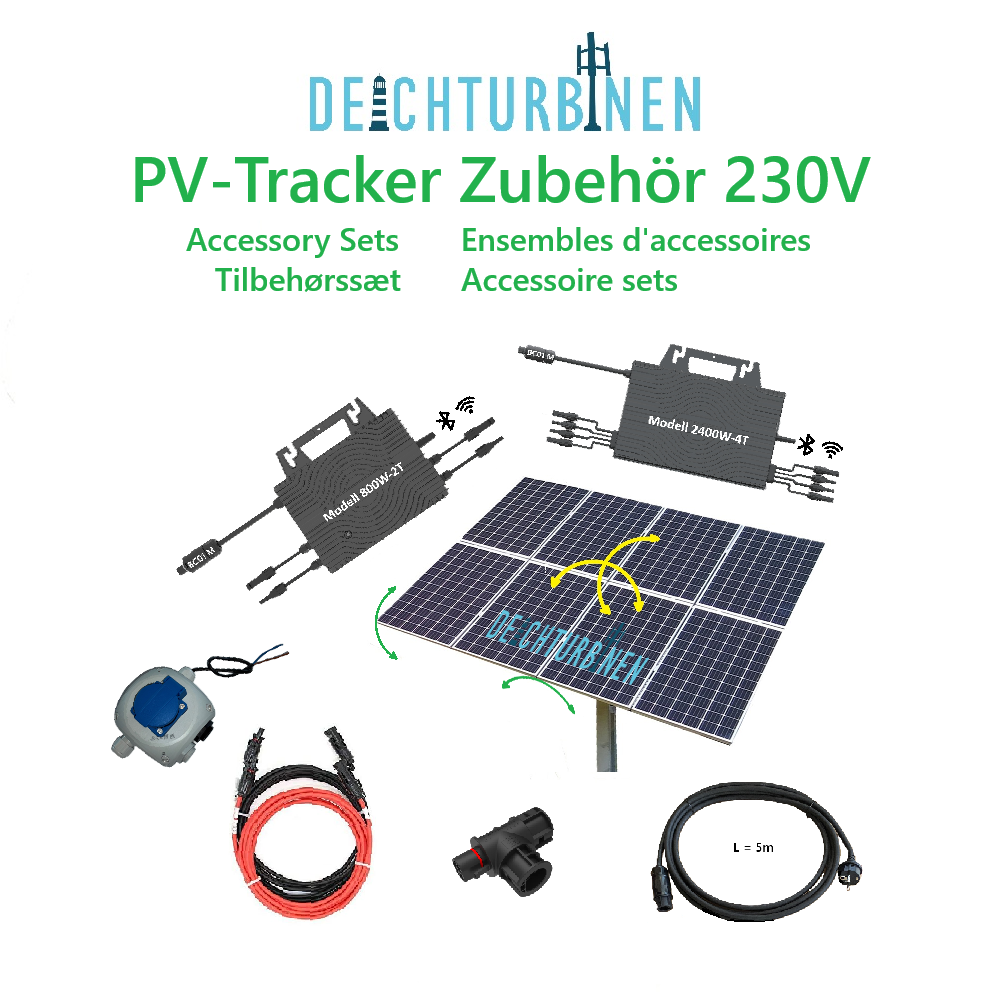

Комплекти аксесуарів для фотоелектричних трекерів з підключенням до мережі 230–380 В
Повний комплект аксесуарів для безпечного підключення до електромережі фотоелектричних трекерів та мікроінверторів
. Набори містять усі необхідні компоненти для
негайного підключення до мережі напругою 230 або 380 В — ідеально підходять для мобільних фотоелектричних трекерів,
розширень фотоелектричних систем на балконах та компактних автономних рішень.
Склад набору
№ 1 — трекер для 2–4 модулів 230 В
- 1 × інвертор 2400W‑4T (NPE), разом із подовжувачем
- Пари кабелів MC4: 2 × 1 м та 2 × 2 м
№ 2 — трекер для 6 модулів 230 В
- 1 × інвертор 2400W‑4T (NPE), разом із подовжувачем
- 1 × інвертор 800 Вт‑2T (NPE), у комплекті з подовжувачем
- Пари кабелів MC4: 2 × 1 м + 4 × 2 м
- BC01‑T-подібний елемент для з’єднання двох інверторів
№ 3 — трекер для 8 модулів 230 В
- 2 × інвертори 2400W‑4T (NPE), у комплекті з подовжувачем
- Пари кабелів MC4: 2 × 1 м + 4 × 2 м + 2 × 3 м
- BC01‑T-подібний елемент для з’єднання двох інверторів
№ 6 Універсальна розетка 230 В
- Клемна коробка 11 × 11 × 8 см
- відповідно до EN 50549-1:2019, VDE-AR-N 4105:2018, VFR2019 тощо
- Вбудована розетка Betteri BC01
- вбудована роз’ємна коробка Wieland RST 20i3
- вбудована розетка на 230 В для вилки з заземленням
- Кабельний ввід M20 (для підключення до мережі 230 В)
- Кабель (30 см) з кабельним ущільнювачем для підключення системи керування трекером
- внутрішнє підключення роз’ємів
Типові сфери застосування
- Підключення фотоелектричних трекерів до електромережі
- Розширення балконових фотоелектричних систем
- Живлення невеликих споживачів напругою 230 В
- Випробувальні та вимірювальні установки
Комплект поставки
- 1× комплект аксесуарів (обраний варіант)
- Усі інвертори з додатком на 4 мовах, який можна завантажити за допомогою QR-коду
- Інструкції з експлуатації для завантаження за допомогою QR-коду
Правила безпеки
- Роботи з підключенням до мережі 230 В повинні виконуватися виключно кваліфікованими фахівцями.
- Усі з’єднання мають бути механічно міцними та електрично безпечними.
- Використовувати лише у відповідних зонах, якщо не вказано інше.
- Перед введенням в експлуатацію перевірте всі кабелі та компоненти.
Примітка
Усі технічні характеристики є типовими орієнтовними значеннями і можуть відрізнятися залежно від моделі
. Визначальними є дані, зазначені на етикетці виробу та
у документації, що входить до комплекту поставки.
Технічні характеристики мікроінверторів |
||
| Модель / Входи = T = Клемні колодки = Кількість стандартних фотоелектричних модулів | DTSo800-2T | DTSo2400-4T |
| Характеристики вхідного струму (постійного струму) | ||
| Типова потужність модуля (Вт) на один термінал | від 300 до 600+ | від 300 до 700+ |
| Максимальна вхідна напруга (В) | 60 | 60 |
| Діапазон напруги MPPT (В) | 20–55 | 20–55 |
| Напруга запуску (В) | 22 | |
| Максимальний вхідний струм (А) | 2 × 14 | 4 × 20 |
| Максимальний вхідний струм короткого замикання (А) | 2 × 25 | 4 × 25 |
| Характеристики вихідного струму (AC) | ||
| Номінальна вихідна потужність (ВА) | 800 | 2400 |
| Номінальний вихідний струм (А) | 3,48 | 10,43 |
| Номінальна вихідна напруга (В)1 | 230 В NPE | 230 В NPE |
| Номінальна частота/діапазон (Гц)1 | 50 (45 – 55) | |
| Коефіцієнт потужності (регулюється) | > 0,99 за замовчуванням | |
| 0,8 випереджає … 0,8 відстає | ||
| Коефіцієнт спотворення | < 3 % | |
| Коефіцієнт корисної дії | 97,30% | |
| Максимальний ККД CEC | 96,70% | 99,60% |
| Номінальний ККД MPPT | 99,80% | |
| Споживання енергії вночі (мВт) | < 50 | |
| технічні характеристики | ||
| Діапазон температури навколишнього середовища (°C) | від -40 до +65 | від -40 до +65 |
| Розміри (Ш × В × Г, мм) | 256 × 188 × 37,5 | 352 × 255 × 38,5 |
| Вага (кг) | 3,3 | 5,5 |
| Ступінь захисту | Зовнішнє використання IP67 (NEMA 6) | |
| Охолодження | Природна конвекція – без вентиляторів | |
| Характеристики | ||
| Зв’язок | Wi-Fi, Bluetooth | |
| Тип ізоляції | Гальванічно ізольований ВЧ-трансформатор | |
| Гарантія | 12 років | 12 років |
| Відповідність | EN 50549-1: 2019, VDE-AR-N 4105: 2018, VFR2019, RD1699;2011, ABNT NBR 16149, ABNT NBR 16150, AS/NZS 4777.2:2015 | |
| IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000-3-2/-3, IEC 62116, IEC 61683; CEI 0-21 | ||
Примітка щодо технічних даних: у зв’язку з постійним вдосконаленням продукції технічні характеристики можуть змінюватися. Ми завжди гарантуємо дотримання чинних на даний момент технічних вимог.
