Kombiantrieb für 2-Achsen PV Solar Tracker

Je ein Linear- und Schwenkantrieb mit astronomischer Steuerung welche die Solarmodule stets optimal zur Sonne ausrichten

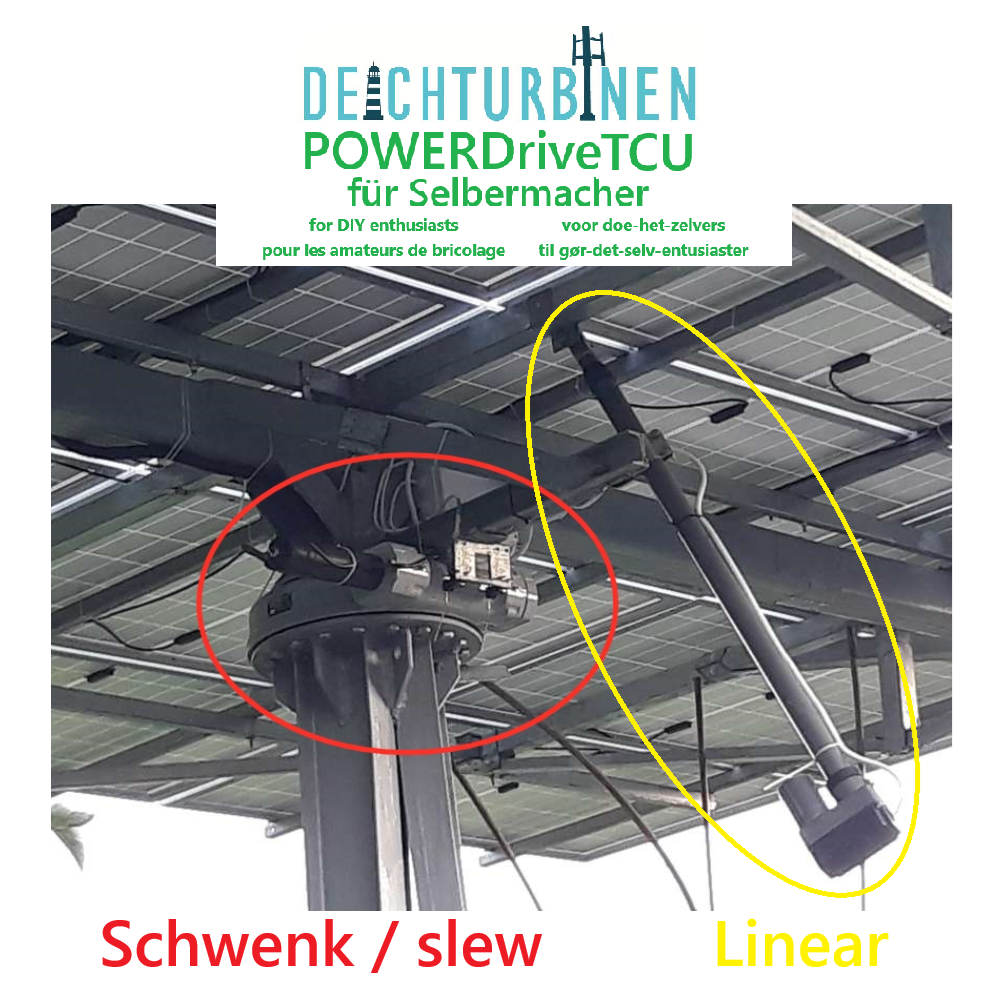

Deichturbinen POWERDriveKombi Schwenk- plus Linearantrieb:

• zwei äußerst solide Antriebe, Eigengewichte 10kg + 24kg
• 2 x 24Vdc Gleichstrom- Elektromotoren, Eingangsleistung je 0,74kW (1PS)

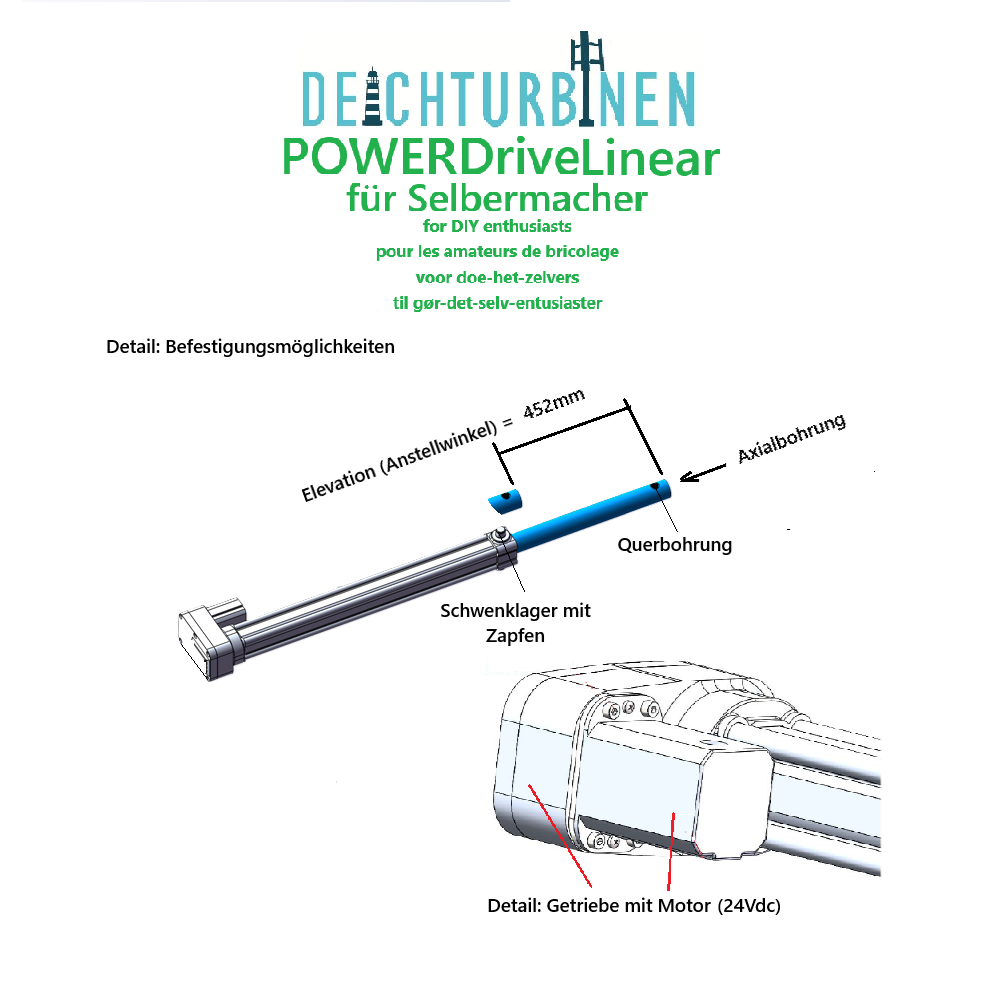

• Linearantrieb mit maximal 452mm Hubbewegung und 3 Befestigungspunkten
• Schwenkantrieb mit Schneckengetriebe Untersetzung:  71:1
• Drehgeschwindigkeit: 0,042 U/min
• Antriebs- Haltemoment horizontal: 10.400Nm
• Antriebs Haltemoment vertikal: 4.800Nm
• Maßzeichnungen der 2-Antriebsachsen

Deichturbinen POWERDriveTCU Steuerungsset

• astronomische 2-Achsen Steuereinheit, passend zu den Antrieben (230V Anschluss erforderlich)
• Sonnenstandbestimmung über Standort-Koordinaten (ortsabhängige vorprogrammierte Sonnenbahn)
• Aneometer /Windgeschwindigkeitsmesser mit Grenzwert- Einstellung
• incl. vorprogrammierter automatischer Notposition bei Sturm (Sicherheitsstellung)

Das Steuerungsset Set besteht aus (siehe auch Foto):

1: Steuereinheit, 2: Näherungssensor, 3: Endschalter, 4: Winkelsensor,
5: Windgeschwindigkeitssensor, 6: Anschluss für Azimutmotor,
7: Anschluss für Neigungsmotor, 8: Stromanschluss, 9: RS485-Anschluss
A: Montagehalterung für Endschalter, B: Sockel für Positionssensor;
C: L-förmige Halterung für Positionssensor, D: Kontaktplatine
Steuerungssoftware, Nutzerhandbuch, Anschlussplan

Auch lieferbar im Set mit POWERDriveKombi und POWERDriveTCU

Nicht enthalten im Lieferumfang sind:

• Metall- und Kunststoffteile eines Gestelles/ einer Halterung
• Schrauben, Scheiben, Muttern, Bolzen, Lager, etc. für ein Gestell
• Zeichnungen -auch nur Auszugsweise- zu einem Gestell/ einer Halterung
• Beratung zum, bzw. Problemlösung beim Bau eines Trackers
• Fundamentplan
• Ankerset
• Wechselrichter
• Solarmodule
