Tilbehørssæt til PV-trackere med 380 V-netforbindelse
Komplet tilbehørssæt til sikker netforbindelse af PV-trackere og
mikro-omformere. Sætene indeholder alle nødvendige komponenter til
øjeblikkelig tilslutning til 380 V – ideelt til mobile PV-trackere,
balkon-PV-udvidelser og kompakte ø-løsninger.
Sætets sammensætning
Nr. 1a – Tracker til 2–4 moduler, 380 V
- 1 × inverter 2000W‑4T (3PNE), inkl. forlængerkabel
- MC4-kabelpar: 2 × 1 m og 2 × 2 m
Nr. 2a – Tracker til 6 moduler, 380 V
- 1 × inverter 2000W‑4T (3PNE), inkl. forlængerkabel
- 1 × inverter 800 W‑2T (NPE), inkl. forlængerkabel
- MC4-kabelpar: 2 × 1 m + 4 × 2 m
Nr. 3a – Tracker til 8 moduler, 380 V
- 2 × inverter 2000W‑4T (3PNE), inkl. forlængerkabel
- MC4-kabelpar: 2 × 1 m + 4 × 2 m + 2 × 3 m
Nr. 4a – Tracker til 12 moduler, 380 V
- 3 × inverter 2400W‑4T (3PNE), inkl. forlængerkabel
- MC4-kabelpar: 2 × 1 m + 4 × 2 m + 2 × 3 m + 4 × 5 m
Nr. 5a – Tracker til 16 moduler, 380 V
- 4 × inverter 2400W‑4T (3PNE), inkl. forlængerkabel
- MC4-kabelpar: 2 × 1 m + 4 × 2 m + 4 × 3 m + 6 × 5 m
Nr. 6a Universal-tilslutningsboks 380 V
- Klemdåse
- i henhold til EN 50549-1:2019, VDE-AR-N 4105:2018, VFR2019 osv.

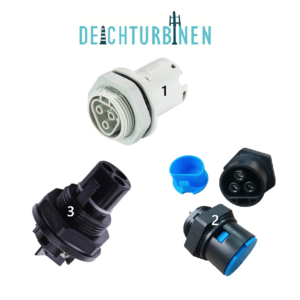

- Integreret tilslutningsdåse Betteri BC01
- Integreret tilslutningsdåse Wieland RST 20i3
- Integreret 230V-udtag til Schuko-stik
- M20-kabelforskruning (til 230V-nettilslutning)
- Kabel (30 cm) med kabeltætning til strømforsyning af en tracker-styring
- Intern ledningsføring af forbindelserne
Typiske anvendelsesområder
- Tilslutning af solcelle-trackere til elnettet
- Forsyning af mindre eller større forbrugere via 380 V
- Test- og måleopsætninger
Leveringsomfang
- 1× tilbehørssæt (valgt variant)
- Alle invertere med en app på 4 sprog, der kan downloades via en QR-kode
- Brugervejledninger kan downloades via QR-kode
Sikkerhedsvejledning
- Arbejde på 230- eller 380-V-tilslutninger må kun udføres af fagfolk.
- Alle tilslutninger skal være mekanisk stabile og elektrisk sikre.
- Må kun anvendes i egnede områder, medmindre andet er angivet.
- Kontroller alle ledninger og komponenter inden idriftsættelse.
Bemærkning
Alle tekniske oplysninger er typiske vejledende værdier og kan variere afhængigt af
udførelsen. De oplysninger, der fremgår af produktmærkaten og
i den medfølgende dokumentation, er gældende.
Tekniske data
DC-indgang
| Parameter | Værdi |
|---|---|
| Maks. PV-indgangseffekt | 2000–2200 W |
| MPPT-spændingsområde | f.eks. 60–120 V DC |
| Maks. indgangsstrøm | f.eks. 12–15 A |
| Antal DC-indgange | 2 strenge |
AC-udgang (3-faset)
| Parameter | Værdi |
|---|---|
| Nominel effekt | 2000 W |
| Nominel spænding | 230/380 V AC |
| Frekvens | 50 Hz |
| Effektfaktor | indstillelig (reaktiv effektregulering) |
| Virkningsgrad | ≥96 % |
Mekanik og miljø
| Parameter | Værdi |
|---|---|
| Beskyttelsesklasse | IP67 |
| Driftstemperatur | –40 °C til +60 °C |
| Mål | ca. 30 × 25 × 10 cm |
| Vægt | 6–8 kg |
Certifikater
- VDE‑AR‑N 4105:2018
- EN 50549‑1:2019
- Yderligere nationale standarder
Bemærkning vedrørende tekniske data: De tekniske oplysninger kan variere som følge af løbende produktforbedringer. Vi garanterer altid, at de aktuelt gældende specifikationer overholdes.
