вертикальний PV Сонячний трекер 2-осьовий, максимальна висота конструкції 3 м –
до 45% більше енергії
Максимальна потужність завдяки автоматичному відстеженню сонця по двох осях. Надійний, стійкий до штормів та ідеальний для
односімейних будинків, невеликих садів, сільського господарства, комерційних об’єктів та автономних проєктів, федеральних земель з обмеженою висотою конструкції.
- +25–45% більше PV-вироблення завдяки точному відстеженню Схід-Захід
- Штормостійке аварійне положення до 47 м/с
- Для 2–10 стандартних модулів (0,8–5 кВт)
- Повний комплект, що включає схему фундаменту та систему управління
- максимальна висота конструкції 3 м, для встановлення без дозволу
- Негайно у наявності на складі у Времені
Порівняно зі стаціонарними монтажними системами, ви постійно генеруєте більше енергії.
опромінення Схід-Захід, так і висота Сонця Північ-Південь протягом дня.
Таким чином, ви отримуєте значно більше потужності від своїх модулів.
Ідеально підходить для
- Федеральні землі з максимальною висотою конструкції 3 м для окремо розташованих PV-установок
- Односімейні будинки з садом
- менші наземні установки
- Острівні установки та автономні системи
- Науково-дослідні проекти
Повністю автоматичний та не вимагає особливого технічного обслуговування
Управління базується на GPS та астрономічному визначенні положення сонця.
Трекер працює повністю автоматично та розрахований на безперервну роботу з низьким рівнем обслуговування.
Як поворотний, так і лінійний приводи мають дуже високу зносостійкість та стійкість до старіння, є самозмащувальними, не потребують обслуговування протягом 25 років, діапазон робочих температур від -30°C до +80°C.
Не потрібні послуги професійного технічного персоналу; у разі несправності обладнання запасні частини можна замінити безпосередньо на місці в найкоротші терміни.
Пропоновані нами варіанти приводів із ступенем захисту IP65 для електронних деталей та двошаровим захистом основних компонентів,
, можуть використовуватися в проектах у пустельних умовах, у снігу/льоду та над водою.
Конструкція виготовлена з гарячеоцинкованої сталі (≥65 мкм цинкування) з високою міцністю та хорошою корозійною стійкістю і може бути встановлена в прибережних районах.
Моделі та варіанти
Оберіть відповідний 3MTracker для вашої кількості модулів та потужності:
| Модель | Модулі | Потужність | Площа (приблизно) | Вітрове навантаження | Ціна від |
|---|---|---|---|---|---|
| 3MDualTracker M | 2 або 4 модулі | 0,8–2,0 кВт | 230 × 200 / 400 см | до 47 м/с | 2987 € (Попереднє замовлення: 2539 €) |

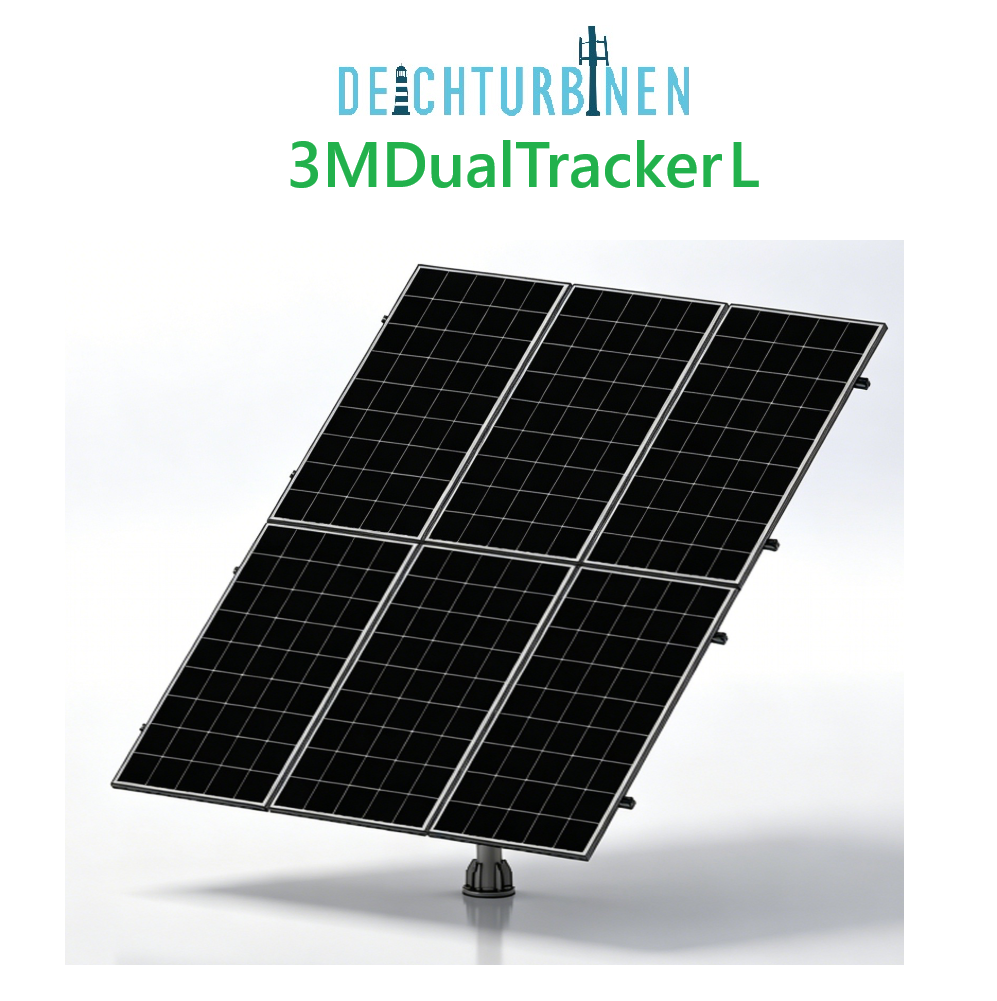

| 3MDualTracker L | 6 модулів | 2,4–3,0 кВт | 350 × 400 см | до 47 м/с | 3391 € (Попереднє замовлення: 2882 €) |

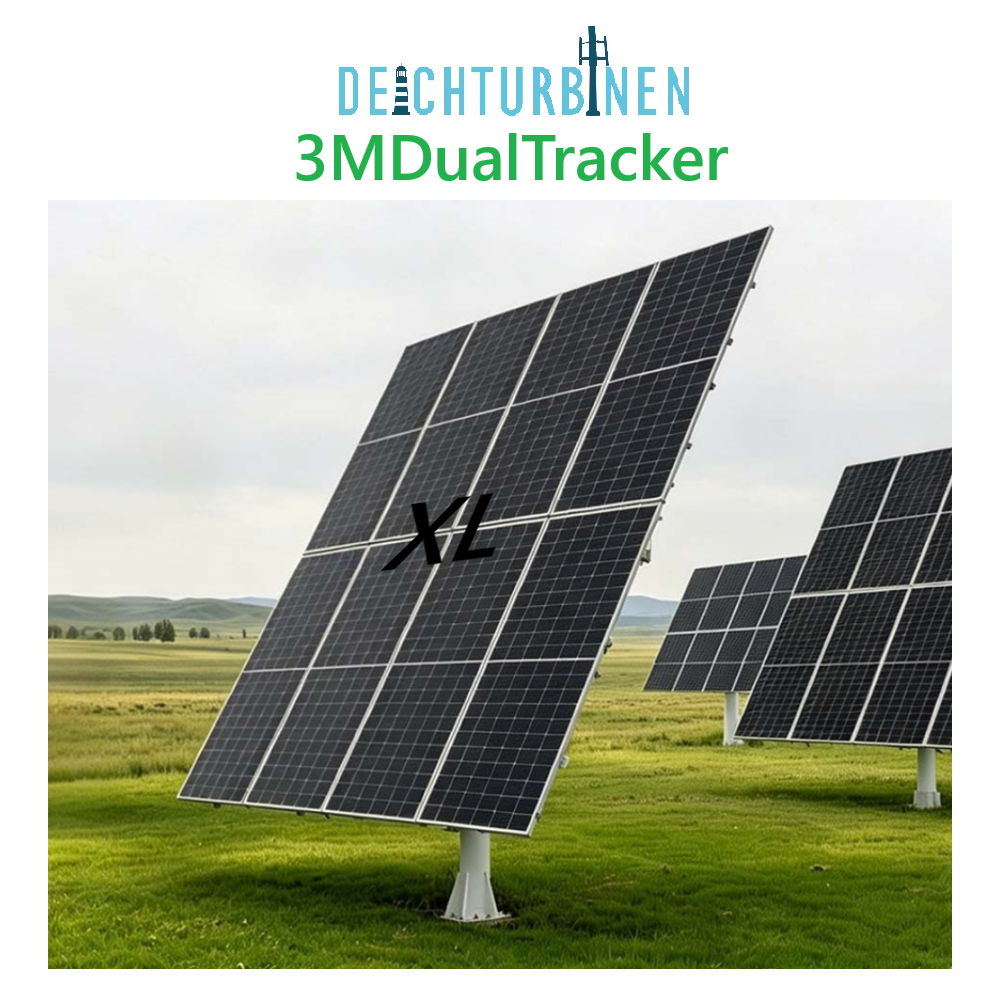

| 3MDualTracker XL | 8 модулів | 3,2–4,0 кВт | 460 × 400 см | до 47 м/с | 3486 € (Попереднє замовлення: 2963 €) |
| 3MDualTracker XXL | 10 модулів | 4,0-5,0 кВт | 570 × 400 см | до 47 м/с | 3761€ (Попереднє замовлення: 3197€) |
.
Комплект постачання 3MTracker

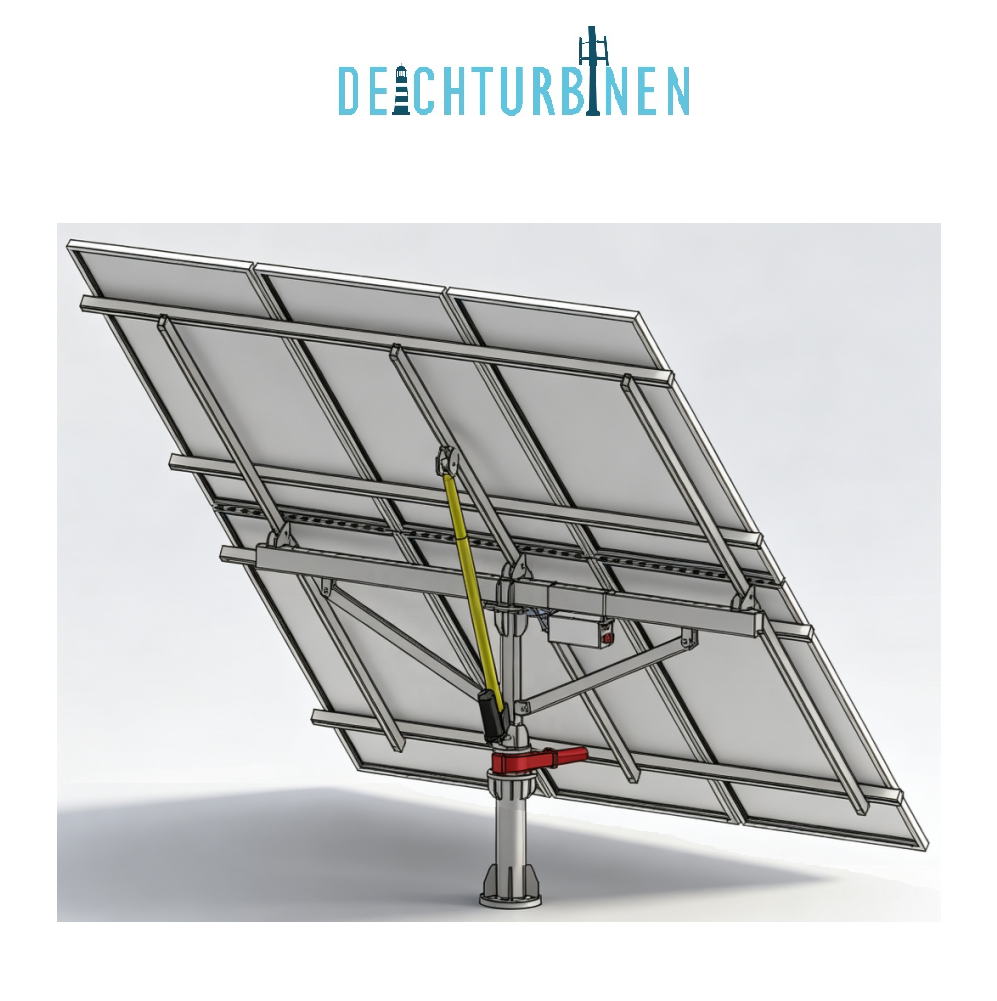

Набір є повним і містить усі механічні та електронні компоненти, необхідні для складання.
- Система кріплення для фотоелектричних модулів
- Оцинкована сталева рама з щоглою
- Комплект для кріплення, включаючи шаблон для позиціонування (гвинтовий фундамент — за додаткову плату)
- 1 поворотний привід та 1 лінійний привід (електричний)
- Анемометр, а також опціонально датчик снігу та дощу
- Блок управління ЧПУ
- Гвинти, гайки та дрібні деталі
- Цинковий спрей, свердло 8,5 мм, клей для гвинтів
- Креслення фундаменту
- Німецька інструкція з монтажу та експлуатації (інша мова за бажанням)
- Сервісне обслуговування та технічна підтримка від компанії «Deichturbinen»
Важливі примітки:
Сонячні модулі, кабелі MC4 та інвертори не входять до комплекту постачання
Подовжувачі для вертикальних стовпів ми постачаємо при замовленні через магазин виключно разом з 3MTracker
(якщо висота конструкції 3 м не є критичною)
Безпека та поведінка під час шторму
- Автоматичне аварійне положення при штормі (повертається за напрямком вітру)
- Відвертається від вітру приблизно від 27 м/с (регулюється)
- Призначений для регіонів із сильним вітром до 47 м/с (в аварійному положенні)
- Міцна оцинкована сталева конструкція, що забезпечує тривалий термін експлуатації
Технічні характеристики

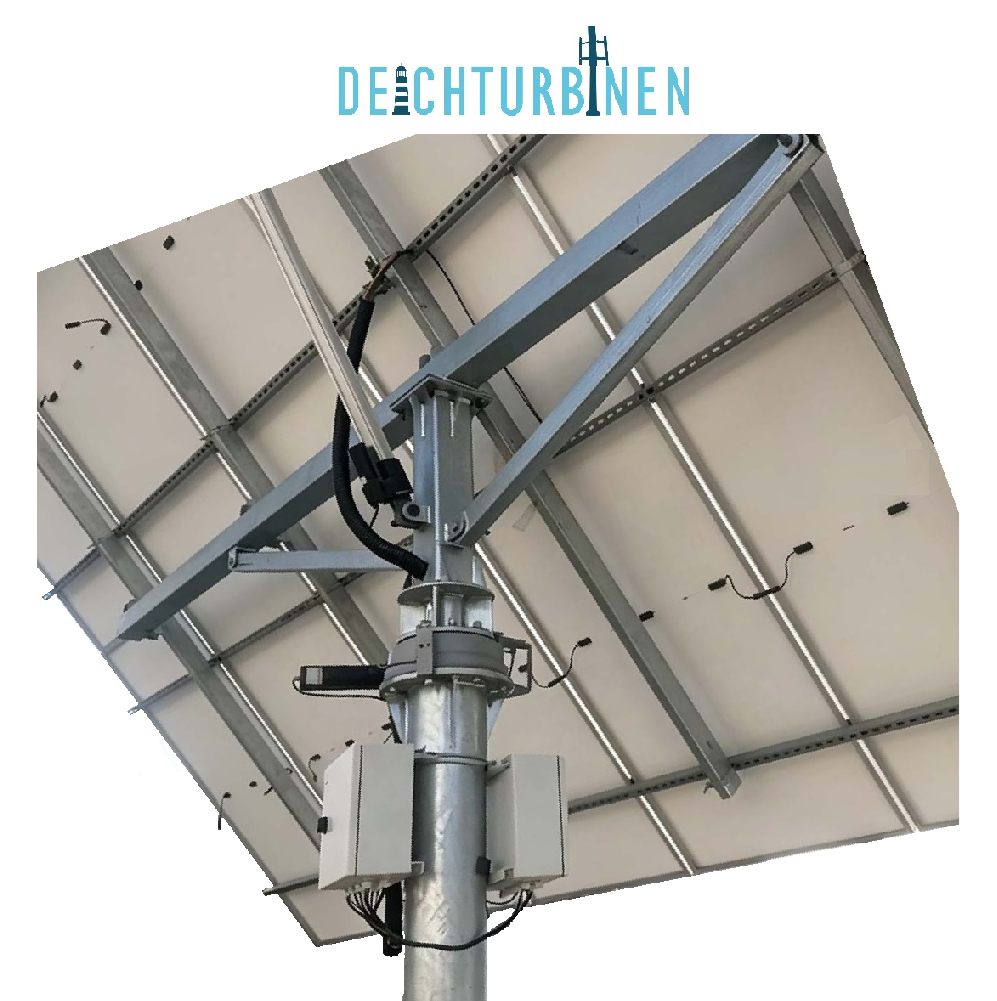

Привід та управління
- 2-осьові приводи з крутним моментом приблизно 2400 Нм кожен
- максимальний рівень шуму приблизно 50 дБ(А) лише короткочасно
- Визначення положення Сонця за допомогою GPS та астрономічних методів
- Живлення від мережі 230 В
- Не потрібно використовувати окремий резервний акумулятор
- Тиха, повністю автоматична робота
Механіка та розміри
- Зовнішні розміри див. на фотографіях вище!
- Висота щогли: 1,0 м

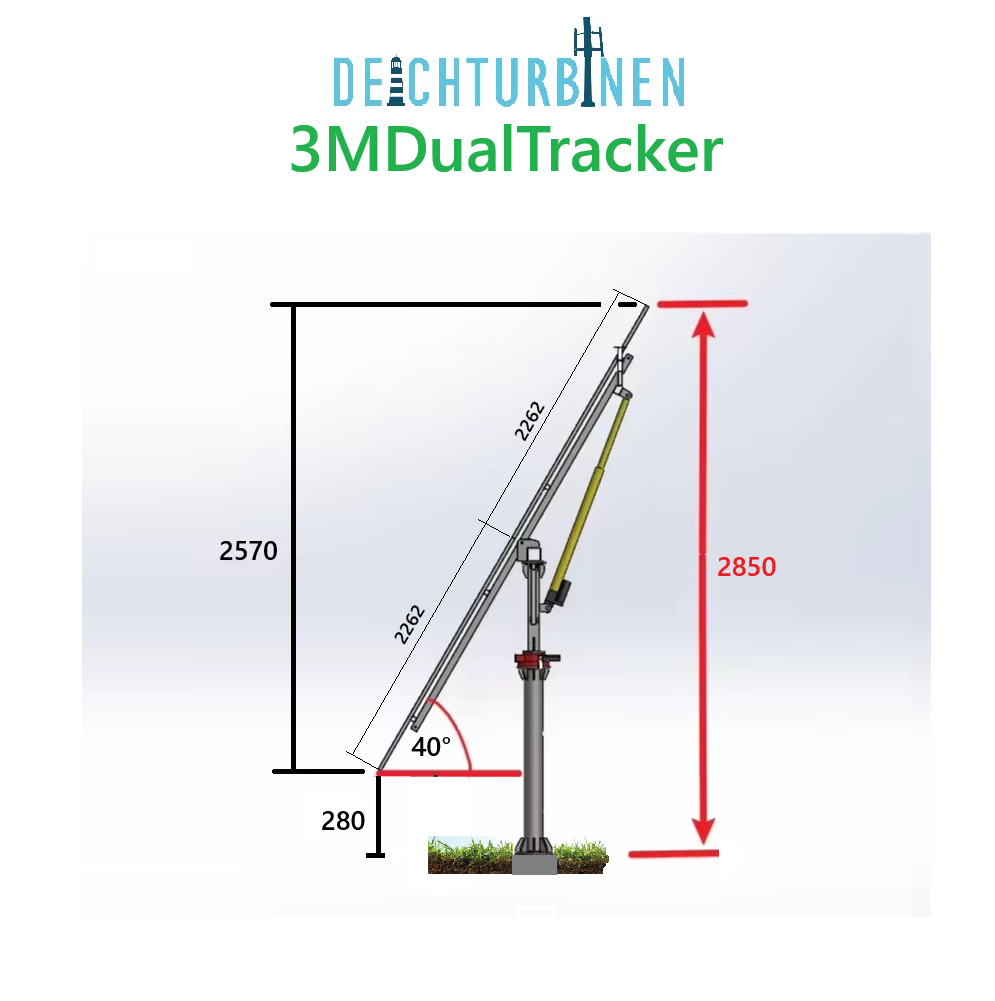

- з модулями 1,13 x 1,99 м максимальна висота ≤ 3 м (при фундаменті на рівні землі)
- Опціональні подовжувачі щогли: 0,6 м / 1,5 м (якщо 3 м не є критичним) –> див. POWERTracker
- Можна встановлювати всі поширені розміри модулів (якщо 3 м не є критичним)
- Максимальна площа розміщення модулів — 21 м²
Вітер і погода
- Автоматичне аварійне положення під час шторму
- Датчики для вітру, опціонально для снігу та дощу
- Призначений для експлуатації в суворих прибережних та внутрішніх умовах
Встановлення та вимоги до системи
- виконати відповідний фундамент (наприклад, згідно з кресленням, що входить до комплекту поставки)
- Для роботи системи управління необхідне підключення до мережі 230 В
- Збірка трекера займає приблизно 4–8 годин, якщо її виконують двоє людей
- Опціонально: інтеграція в системи дистанційного моніторингу
Термін доставки та відправлення
- орієнтовно з квітня 2027 року
- Доставка транспортною компанією або самовивіз за домовленістю
Відгуки клієнтів
«Мої перші враження: чудова річ! Все вийшло трохи більшим і масивнішим, ніж я уявляв спочатку. … Але тепер, коли робота майже завершена, я радий, що вибрав саме ваш виріб, а не дешевші варіанти, адже він масивний, стійкий і справляє дуже солідне враження.»
— Роланд Каунцнер, Угорщина«З XL-POWERTracker ми досягли понад 50% більшого виробітку порівняно з попереднім роком. Встановлення було простішим,
ніж очікувалося.»
— Генріх, Р. Фермер з Північного Рейну-Вестфалії«Міцний, надійний і ідеально підходить для нашої експериментальної автономної установки».
— Науково-дослідний проект, Університет Х…
Поширені запитання (FAQ)
Питання: На скільки більше електроенергії виробляє фотоелектричний трекер у порівнянні з стаціонарною установкою?
В: Залежно від місця розташування та пори року, додатковий виробіток порівняно з оптимально орієнтованою на південь стаціонарною установкою становить приблизно від 25% до 45%. Особливо в ранкові та вечірні години додаткова потужність є величезною.
Питання: Що відбувається під час шторму або екстремальних погодних умов?
В: Система оснащена автоматичним датчиком вітру. У разі перевищення заданої швидкості вітру система управління негайно переводить трекер у горизонтальне положення, щоб не створювати опору вітру.
Питання: Чи потрібний дозвіл на будівництво для встановлення?
В: У багатьох федеральних землях та регіонах невеликі наземні установки до певної висоти конструкції не потребують дозволу. Проте ми рекомендуємо коротко узгодити це з відповідним місцевим будівельним управлінням.
Додаткову інформацію ви також знайдете тут: Мала вітроенергетика та PV Будівельне право 2026: висоти, що не потребують дозволу
