Onduleur éolien avec redresseur de grande puissance – 230/380 V, monophasé ou triphasé
Cet onduleur combiné hautement performant intègre un grand redresseur (CA→CC), un onduleur (CC→CA) pour une tension de 230 V/50 Hz monophasée (NPE) ou 380 V/50 Hz triphasée (N3PE), l’optimisation de puissance MPPT, la surveillance de la fréquence du réseau ainsi qu’ une communication RS-485 en un seul appareil. Il est idéal pour les petites éoliennes d’une puissance comprise entre 2 kW et 50 kW et est entièrement certifié selon la norme DIN/VDE – y compris toutes les fiches techniques et tous les certificats nécessaires à l’enregistrement auprès du gestionnaire de réseau.
Tous les appareils DT sont déjà préréglés pour fonctionner sur le réseau électrique public et sont livrés avec un manuel d’utilisation exclusif en allemand. Une garantie constructeur de 2 ans est incluse.
Caractéristiques techniques
Entrée (éolienne)
- Plage de tension d’entrée : 60–300 V
- Plage de puissance d’entrée :
max. 3 000 W (2 kW)
max. 4 500 W (les deux versions à 3 kW)
max. 6 500 W (5 kW)
max. 12 000 W (10 kW)
Actuellement disponible sur demande, également en 20 / 30 / 50 kW
Conversion de puissance et réseau
- grand redresseur pour convertir l’AC en DC
- grand onduleur destiné à la conversion du courant continu en courant alternatif
- Sortie : 230 V/50 Hz monophasé (NPE) ou 380 V/50 Hz triphasé (N3PE)
- Câble d’alimentation : 1,5 m, 230 V avec fiche UE standard, 3 broches (NPE) ; version 380 V sans fiche
- surveillance intégrée de la fréquence du réseau
- Bloc de refroidissement en aluminium
Réglementation et protection
- Optimisation de la puissance MPPT, toutes les courbes de puissance préréglées, ajustables à tout moment
- freinage automatique au moyen d’une charge de décharge (DL) à monter en externe
- Interface de communication RS 485

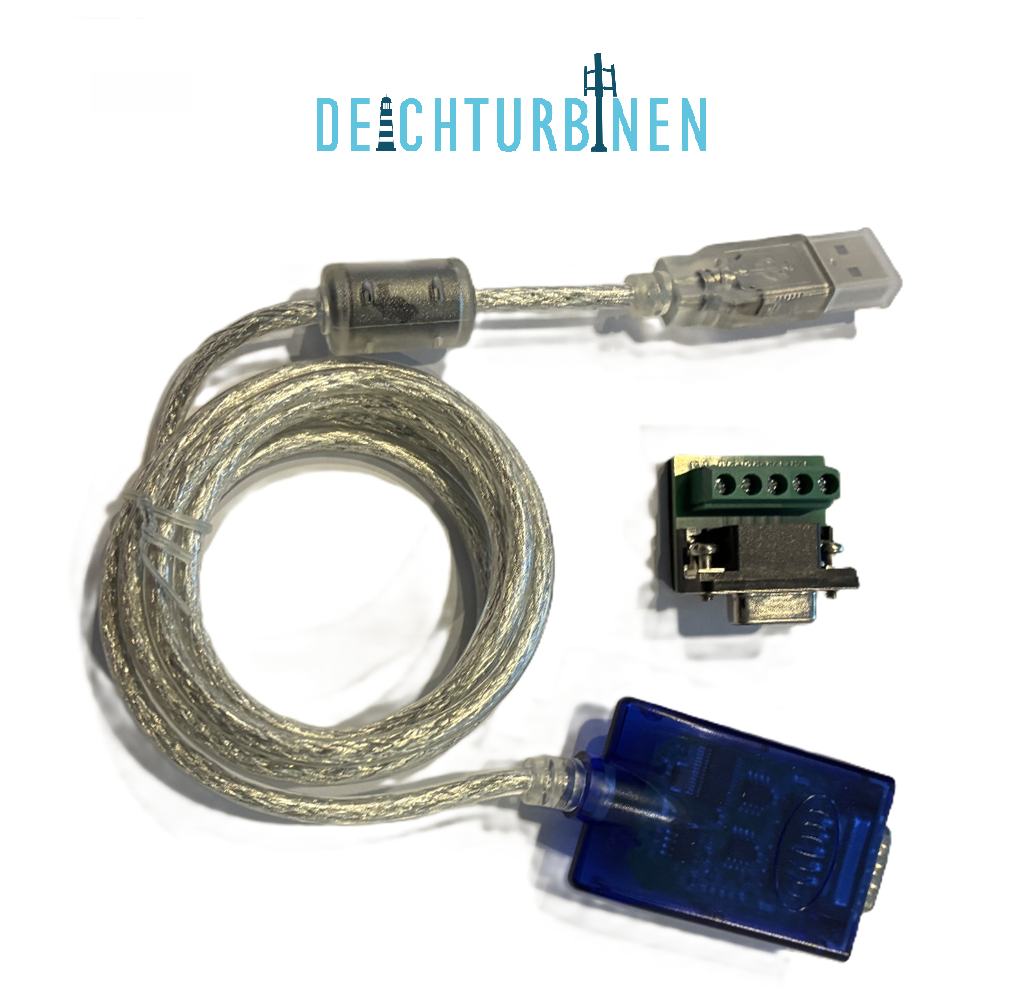

- Câble RS485 vers USB-A (en option) permettant le pilotage via une application sur un ordinateur Windows
Documentation et normes
- Tous les appareils DT sont préréglés pour fonctionner sur le réseau électrique public
- manuel exclusif en allemand (avec indications sur les préréglages)
- répondent à toutes les exigences applicables selon les normes DIN / VDE
- y compris toutes les fiches techniques et tous les certificats nécessaires à l’enregistrement auprès du gestionnaire de réseau
- Garantie constructeur de 2 ans
