Schwenkantrieb für 2-Achsen PV Solar Tracker

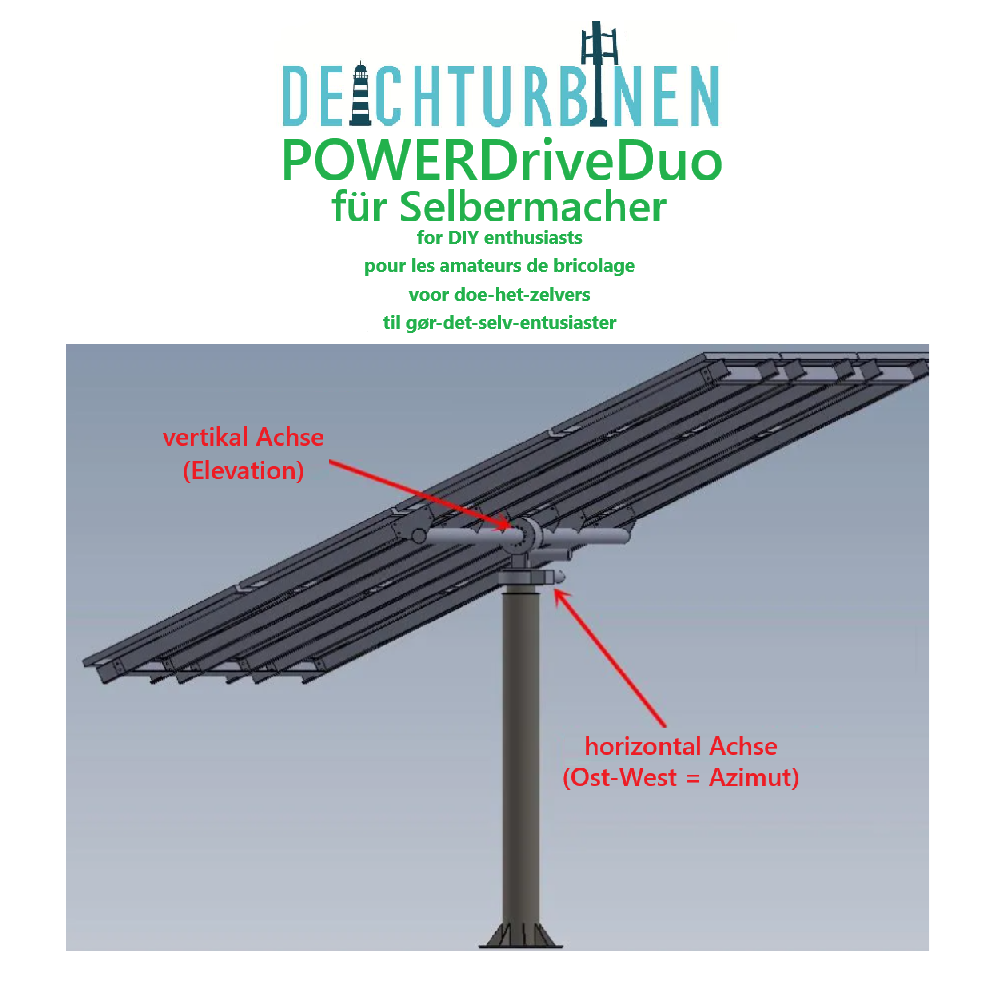

2- Schwenkantrieb- Achsen  mit astronomischer Steuerung welche die Solarmodule stets optimal zur Sonne ausrichten

Deichturbinen POWERDriveDuoS Schwenkantriebe:

• zwei äußerst solide Schwenkantriebe, Eigengewichte 20kg + 24kg
• 2 x 24Vdc Gleichstrom- Elektromotoren, Eingangsleistung je 0,74kW (1PS)
• Schneckengetriebe mit Untersetzung: 62 : 1 bzw. 71:1
• Drehgeschwindigkeit: 0,05 bzw 0,042 U/min
• Haltemomente: 5.450 Nm bzw. 10.400Nm
• Maßzeichnungen der 2-Achsen Schwenkantriebe

Deichturbinen POWERDriveTCU Steuerungsset

• astronomische 2-Achsen Steuereinheit, passend zu den Antrieben (230V Anschluss erforderlich)
• Sonnenstandbestimmung über Standort-Koordinaten (ortsabhängige vorprogrammierte Sonnenbahn)
• Aneometer /Windgeschwindigkeitsmesser mit Grenzwert- Einstellung
• incl. vorprogrammierter automatischer Notposition bei Sturm (Sicherheitsstellung)

Das Steuerungsset Set besteht aus (siehe auch Foto):

1: Steuereinheit, 2: Näherungssensor, 3: Endschalter, 4: Winkelsensor,
5: Windgeschwindigkeitssensor, 6: Anschluss für Azimutmotor,
7: Anschluss für Neigungsmotor, 8: Stromanschluss, 9: RS485-Anschluss
A: Montagehalterung für Endschalter, B: Sockel für Positionssensor;
C: L-förmige Halterung für Positionssensor, D: Kontaktplatine
Steuerungssoftware, Nutzerhandbuch, Anschlussplan

Auch lieferbar im Set mit POWERDriveDUOS und POWERDriveTCU

Nicht enthalten im Lieferumfang sind:

• Metall- und Kunststoffteile eines Gestelles/ einer Halterung
• Schrauben, Scheiben, Muttern, Bolzen, Lager, etc. für ein Gestell
• Zeichnungen -auch nur Auszugsweise- zu einem Gestell/ einer Halterung
• Beratung zum bzw. Problemlösung beim Bau eines Trackers
• Fundamentplan
• Ankerset
• Wechselrichter
• Solarmodule
